Wir haben ein schönes zufälliges Materialpaket sowie eine vorgespeicherte TF-Karte mit Falldateien vorbereitet. Sie können die Produktion der ersten Arbeit anhand der Anleitung erleben. Sie können auch den Link zum TOOCAA-Fallmaterial besuchen: https://www.toocaa.com/pages/file-library oder den QR-Code scannen und weitere Falldateien herunterladen! Dateien. Befolgen Sie die nachstehenden Anweisungen, um Ihr erstes Projekt zu starten!
Vorbereitung
Sie müssen die folgenden Gegenstände vorbereiten:
| Artikel |
Diagramm |
 |
TOOCAA L2 |
 |
Computer |
 |
3 mm Lindenholzbretter |
 |
Eine Aluminiumplatte |
 |
TF- Karte |
 |
Kartenleser |
Schritt1/11 das intelligente Schutzschild und platzieren Sie die Aluminiumplatte im Arbeitsbereich der Laserschneidmaschine.
Wenn der Laserschneider seinen Schneidevorgang durchführt, dringt der Laser in die Lindenholzbretter ein. Um die Arbeitsplattform vor Verbrennungen oder Rauchentwicklung zu schützen, wird dringend empfohlen, die konfigurierten Aluminiumplatten im Arbeitsbereich zu platzieren, wie in der Abbildung unten gezeigt.
Schritt2/11 Legen Sie die 3 mm dicke Lindenholzplatte im DIN A4-Format aus dem Bausatz auf die Aluminiumplatte.
Schritt 3/11 Senken Sie den Fixfokushebel des Lasermoduls.
Der Fokussierhebel des Lasermoduls ist standardmäßig auf die optimale Brennweite für 3 mm dicke Lindenholzplatten eingestellt, um optimale Gravur- und Schneideffekte zu gewährleisten.
Schritt 4/11 Ziehen Sie den Auslöser nach oben.
Schritt5/11 Passen Sie die Position des Lasermoduls so an, dass die Spitze des Festfokushebels auf die Lindenholzplatte fällt.
Schritt 6/11: Drücken Sie den Schraubenschlüssel nach unten, um den Laserkopf an Ort und Stelle zu halten.
Schritt7/11 Ziehen Sie den Festfokushebel zurück.
Schritt 8/11 Schließen Sie das Smart Protection Shield.
Schritt9/11 Schließen Sie das Netzteil des Lüfters an.
Schritt11/11 Stecken Sie den Stecker des Netzteils in die Strombuchse.
Machen Sie die Fallakten
TOOCAA L2 unterstützt sowohl LightBurn als auch LaserGRBL. Alle unsere Hüllen verwenden die LightBurn-Software und wir empfehlen, dass Sie zuerst LightBurn verwenden.
Hinweis: LightBurn ist eine kostenpflichtige Software. Wenn Sie jedoch ein neuer Benutzer sind, können Sie es die ersten 30 Tage lang kostenlos testen. Schritt 1/16: Legen Sie die TF-Karte in den Computer ein. Im folgenden Vorgang müssen wir die Dateien „TOOCAA_L2.lbdev“ und „TOOCAA_L2_Case(10W)V1.0.dxf“ auf der TF-Karte verwenden.

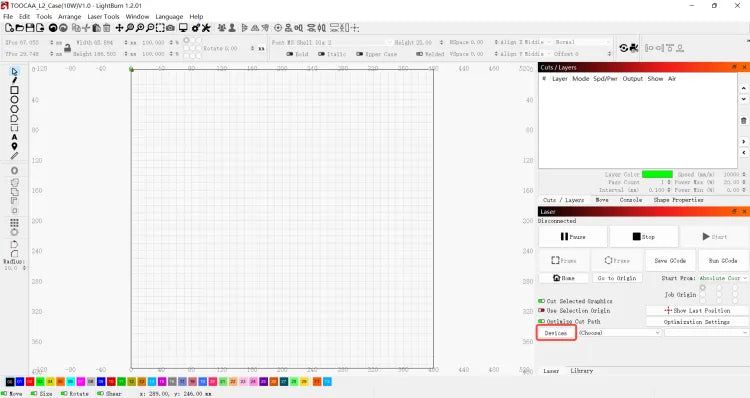

Schritt 2/16 Öffnen Sie LightBurn und klicken Sie auf „Geräte“.
Schritt 3/16 Klicken Sie auf „Importieren“, um die .lbdev-Konfigurationsdatei zu importieren: TOOCAA_L2.lbdev von der TF-Karte.
Schritt 4/16: Wählen Sie nach dem Importieren TOOCAA L2 in der Geräteliste aus und klicken Sie auf „OK“, um die Konfiguration erfolgreich abzuschließen.
Schritt 5/16 Klicken Sie auf „Einstellungen bearbeiten“.
Schritt 6/16 Wählen Sie „mm/min“ und klicken Sie auf „OK“.
Schritt 7/16 Klicken Sie auf das Menü „Datei“ und wählen Sie „Importieren“ aus der Dropdown-Liste, um den Dateiauswahlbildschirm zu öffnen.
Schritt 8/16 Suchen Sie die Datei „TOOCAA_L2_Case(10W)V1.0.dxf“ auf der TF-Karte und öffnen Sie sie.
Schritt 9/16 Die Importdatei wird wie in der Abbildung dargestellt vervollständigt.
Schritt 10/16: Stellen Sie die Geschwindigkeit und Leistung der Laserbewegung ein.
Die empfohlenen Parametereinstellungen für das Lasermodul sind in der folgenden Tabelle aufgeführt.
|
Material |
Lasermodul |
Modus |
Geschwindigkeit |
Leistung |
|
3 mm Lindenholz |
10W Lasermodul |
Schneiden |
350 mm/min |
100 % |
|
3 mm Lindenholz |
10W Lasermodul |
Gravieren |
2000 mm/min |
100 % |
|
3 mm Lindenholz |
10W Lasermodul |
Füllen |
5000 mm/min |
60 % |
|
3 mm Lindenholz |
20W Lasermodul |
Schneiden |
450 mm/min |
100 % |
|
3 mm Lindenholz |
20W Lasermodul |
Gravieren |
8000 mm/min |
100 % |
|
3 mm Lindenholz |
20W Lasermodul |
Füllen |
8000 mm/min |
60 % |
In diesem Fall wird die 3 mm dicke Lindenholzplatte verwendet. Weitere Informationen zu den Parametereinstellungen des Materials finden Sie auf der Seite „Allgemeine Parametereinstellungen“ auf der TOOCAA-Website. URL der Seite „Allgemeine Parametereinstellungen“: https://www.toocaa.com/pages/material-settings-for-toocaa-machines
Schritt11/16 Wählen Sie alle Werke aus und klicken Sie auf die Option „GCode speichern“.
Schritt12/16 Wählen Sie den Datenträger für die TF-Karte aus, um die Arbeit auf der TF-Karte zu speichern.
Schritt13/16 Stecken Sie die TF-Karte in den Kartensteckplatz.
Beachten Sie, dass das Metallkabel der TF-Karte nach oben zeigen sollte.
Schritt14/16 Schalten Sie den Strom ein.
Schritt15/16 Tippen Sie auf die Schaltfläche und lassen Sie sie los, um die Vorbewegung des Lasermoduls durch den Arbeitsbereich anzuzeigen.
Passen Sie die Aluminium- und Lindenholzplatten entsprechend der Vorabfahrt des Lasermoduls durch den Arbeitsbereich des Kunstwerks an und bringen Sie sie in die richtige Position.
Schritt 16/16 Doppelklicken Sie auf die Schaltfläche und der Laserschneider beginnt zu arbeiten.
Es ist verboten, direkt in den Laser zu blicken. Tragen Sie bitte eine Schutzbrille, um den Arbeitsfortschritt zu beobachten.
